美国艾特AT-810光时域反射仪
详细介绍
美国艾特AT810光时域反射仪
主要特点：
· 7英寸全触摸屏，专业、快捷的UI(用户界面)和UE（用户体验）
· 轻巧、便携、功能全面、平板电脑设计理念
· 优秀的光学性能：事件盲区最小1m，衰减盲区最小5m
· 动态范围:28dB--34dB
· 最短距离分辨率：5 cm
· 续航时长：12小时
· 功能全面：选件支持VFL、功率计、光源及光纤端面检测仪
应用：
· FTTH 网络施工、部署、维护、认证
· 局域光纤网施工、部署、维护、认证
· 城域光纤网施工、部署、维护、认证

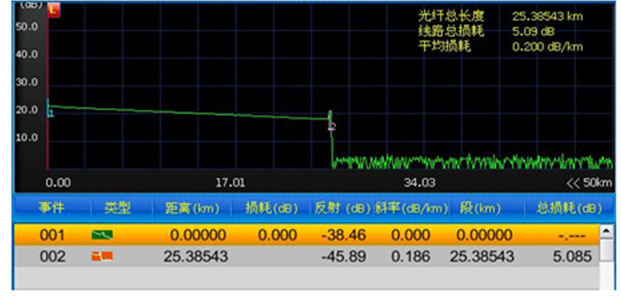

简洁、准确、清晰的测试效果：
测试曲线、事件表、测试结果汇总一目了然
规格：
|
技术参数 |
|
|
型号 |
AT810
|
|
波长（nm） |
1310nm±20nm；1550nm±20nm； |
|
动态范围(dB) a |
30/28 |
|
事件盲区（m）b |
2 |
|
衰减盲区（m）c |
10 |
|
脉冲宽度 |
5ns 10 ns 30 ns 50 ns 100 ns 200 ns 500 ns 1μs 2μs 5μs 10μs 20μs |
|
量程范围 |
100m 400m 1.5km 3km 6km 12km 25km 50km 100km 200km 400km |
|
采样分辨率(m) |
0.1~12.8 |
|
采样点数 |
最高64000 |
|
群折射率范围 |
1.30000~1.70000 |
|
测距不确定性(m) |
±（0.75m+0.005%×光纤长度+采样分辨率） |
|
群折射率范围 |
1.30000~1.70000 |
|
线性度(dB/dB) |
0.05 |
|
损耗阀值(dB) |
0.01dB |
|
损耗分辨率(dB) |
0.001 dB |
|
反射精度(dB) |
±2 dB |
|
测量时间范围 |
5s~5min，实时 |
|
实时刷新速率 |
4场/s |
|
显示屏 |
7in （178mm）、800×480 TFT 室外增强型触摸屏 |
|

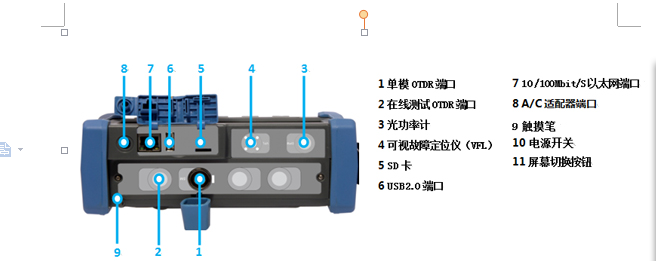

接口 |
USB2.0 ×1， USB供电 DC5V±0.05V@500mA RJ45×1， LAN，10M/100M Macro SD×1，支持最大64GB |
|
存储 |
1GB内存（支持10000条OTDR曲线） 8GB SD卡 （支持80000条OTDR曲线）选件 |
|
电池 |
7.4V 5300mAh 锂电池组，39.22Wh支持最大12小时连续工作时间 |
|
整机功耗 |
<3W |
|
电源 |
电源交流/直流适配器：交流输入100-240V 50~60Hz 直流输出12V 1.5A 总功率：18W 最大 |
|
连接器类型 |
接口：标配PC，选配APC（订购时请声明） 适配器：标配FC，选配SC/ST/LC（订购时请声明） |
